はじめに

Catalyst 1300 スイッチのバージョンアップ方法は Catalyst 1000 等の IOS 搭載の Catalyst スイッチとは異なります。本記事では Catalyst 1300 スイッチのバージョンアップ方法について解説します。

動作確認環境

C1300-8T-E-2G
- Version: 4.1.3.36
- Version: 4.1.6.54

Catalyst 1300 スイッチのバージョン管理の基礎知識

Catalyst 1300 スイッチでは、以下の2つの OS イメージが保存されています。

Catalyst 1300 スイッチの2つのイメージ

Active-image
- 機器起動時に読み込まれるイメージ
Inactive-image
- 通常時には使用されないバックアップの位置付けのイメージ

Active-image、Inactive-image それぞれのバージョンは「show version」コマンドで確認できます。

switchcdebd2#show version
Active-image: flash://system/images/image_4.1.3.36.bin
  Version: 4.1.3.36
  MD5 Digest: 90803a985c9110cef9aa4d576206b629
  Date: 19-May-2024
  Time: 08:17:26
Inactive-image: flash://system/images/_image_4.1.3.36.bin
  Version: 4.1.3.36
  MD5 Digest: 90803a985c9110cef9aa4d576206b629
  Date: 19-May-2024
  Time: 08:17:26

上記出力例の通り、各イメージは「flash://system/images/」内に保存されています。

バージョンアップを行うと、以下の通り Active-image と Inactive-image が変わります。

バージョンアップ後のイメージ状態

Active-image
- バージョンアップ時に指定した新しいバージョンが Active-image になる
Inactive-image
- バージョンアップ前の Active-image が Inactive-image にスライドする
- バージョンアップ前の Inactive-image は削除される

Active-image と Inactive-image は特権EXECモードにて「boot system inactive-image」コマンドを実行することによって入れ替えることができます。

switchcdebd2#boot system inactive-image
25-Apr-2025 12:13:17 %COPY-N-ACTIVE: Active-Image path changed: flash://system/images/image_4.1.3.36.bin

イメージ入れ替え後、新 Actime-image で動作させるためには reload を実行して再起動させる必要があります。

Catalyst 1300 スイッチのバージョンアップ方法

新バージョンのイメージファイルの入手

バージョンアップのためには新バージョンのイメージファイルが必要です。イメージファイルのダウンロード方法は以下の記事で解説しています。

Catalyst 1300 のイメージファイルについては誰でもフリーでダウンロードできます。Cisco アカウントでのログインをしなくてもダウンロードが可能です。

バージョンアップ用の環境の構築

CLI でバージョンアップする場合は、対象機器がイメージファイルを格納した TFTP サーバまたは SCP サーバとネットワーク接続できる必要があります。既にネットワークに組み込み済みの機器をバージョンアップする場合は、ネットワーク内に対象機器から疎通可能な TFTP/SCP サーバを用意します。

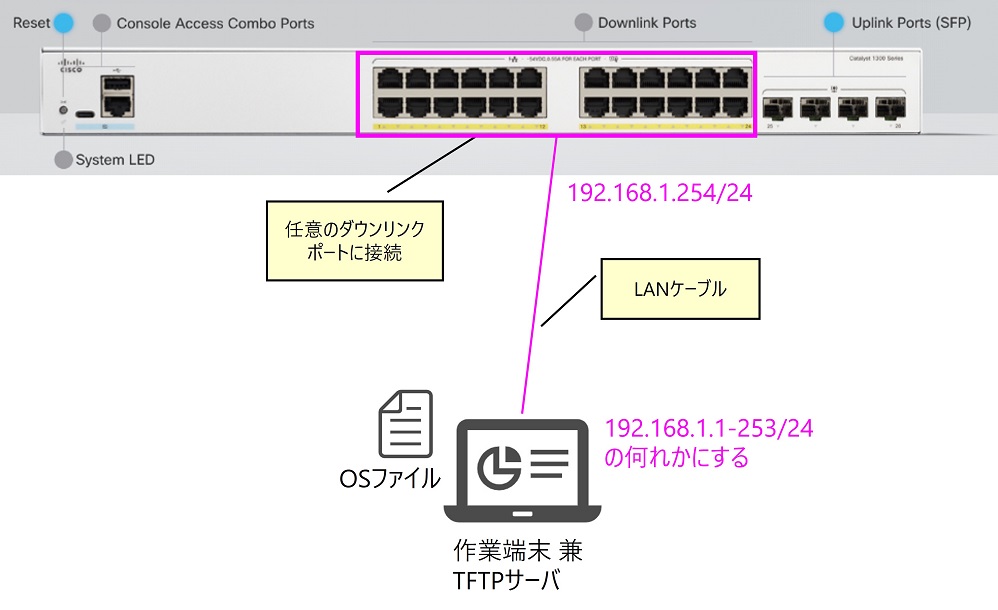

手元にある初期設定前の機器をバージョンアップする場合は、以下画像のようにイメージファイルを格納したTFTPまたはSCPサーバが動作する作業端末を用意して対象機器の任意のダウンリンクポートに直接接続します。Catalyst 1300 ではデフォルトの IP アドレスが 192.168.1.254/24 となっているため、TFTP/SCP サーバ兼作業端末のアドレスは同セグメント内の任意のアドレスとします。

また GUI を使用してバージョンアップする場合でも作業端末と対象機器がネットワーク接続している必要があるため、上の画像と同様の環境で作業を行います。

CLI でのバージョンアップ方法

ここでは TFTP サーバを使用する場合について説明します。

当方の検証環境においては TFTP サーバとして 3CDaemon を使用するとエラーになりファイルコピーできないことを確認しています。Serva であればエラーにならずに正常にコピーできることを確認しています。

STEP

【オプション】現行イメージファイルのバックアップ

Catalyst 1300 に保存されているイメージファイルを必要に応じて TFTP サーバにコピーします。イメージのコピーをするためには特権EXECモードにて以下のコマンドを使用します。

イメージファイルをTFTPサーバにコピー

#copy flash://system/images/<イメージファイル名> tftp://<TFTPサーバアドレス>/<保存ファイル名>

switchcdebd2#copy flash://system/image_4.1.3.36.bin tftp://10.1.1.33/image_4.1.3.36.bin
25-Apr-2025 13:15:49 %COPY-I-FILECPY: Files Copy - source URL flash://system/images/image_4.1.3.36.bin destination URL tftp://10.1.1.33/image_4.1.3.36.bin
25-Apr-2025 13:17:04 %COPY-N-TRAP: The copy operation was completed successfully

Copy: 63671876 bytes copied in 00:01:14 [hh:mm:ss]

フラッシュ内のイメージファイル名は以下コマンドで確認できます。

フラッシュ内のイメージファイル確認

#dir flash://system/images

switchcdebd2#dir flash://system/images
Permissions
    d-directory
    r-readable
    w-writable
    x-executable
169836K of 305484K are free
Directory of flash://system/images

Permission File Size   Last Modified        File Name
---------- --------- -------------------- --------------------------------------
   -r-x    63671876  19-May-2024 11:31:13 _image_4.1.3.36.bin
   -r-x    63671876  19-May-2024 11:31:03 image_4.1.3.36.bin

STEP

バージョンアップの実施

バージョンアップを実施するために特権EXECモードにて以下コマンドを実行します。

TFTPサーバを使用したバージョンアップ

#boot system tftp://<TFTPサーバアドレス>/<イメージファイル名>

switchcdebd2#boot system tftp://10.1.1.33/image_c1300_4.1.6.54_official_key.bin
25-Apr-2025 13:29:39 %COPY-I-FILECPY: Files Copy - source URL tftp://10.1.1.33/image_c1300_4.1.6.54_official_key.bin destination URL flash://system/images/image_c1300_4.1.6.54_official_key.bin
 [99 %]
Verify that image is secured...
25-Apr-2025 13:31:39 %COPY-N-ACTIVE: Active-Image path changed: flash://system/images/image_c1300_4.1.6.54_official_key.bin
25-Apr-2025 13:31:39 %COPY-N-TRAP: The copy operation was completed successfully

Copy: 65084049 bytes copied in 00:02:00 [hh:mm:ss]

STEP

再起動の実行

「reload」コマンドを実行し、再起動します。

switchcdebd2#reload
You haven't saved your changes. Are you sure you want to continue ? (Y/N)[N] Y
This command will reset the whole system and disconnect your current session. Do you want to continue ? (Y/N)[N] Y
Shutting down ...

再起動後、「show version」コマンドで Active-image、Inactive-image のバージョンが変更されていることを確認します。

switchcdebd2#show version
Active-image: flash://system/images/image_c1300_4.1.6.54_official_key.bin
  Version: 4.1.6.54
  MD5 Digest: 9ebbfe128965ba857b81fb75292c84ec
  Date: 18-Feb-2025
  Time: 07:02:12
Inactive-image: flash://system/images/image_4.1.3.36.bin
  Version: 4.1.3.36
  MD5 Digest: 90803a985c9110cef9aa4d576206b629
  Date: 19-May-2024
  Time: 08:17:26

以上でバージョンアップは完了です。

GUI でのバージョンアップ方法

STEP

ファームウェア操作画面の表示

GUI 左側メニューから「管理者 > ファイル管理 > ファームウェエア操作」を選択し画面を表示します。

STEP

【オプション】現行イメージファイルのバックアップ

Catalyst 1300 に保存されているイメージファイルを必要に応じてダウンロードします。

「ファームウェア操作」画面にて「操作タイプ」で「ファームウェアのバックアップ」を選択し、「コピー方式」で「HTTP/HTTPS」を選択した上で画面右上の「適用」をクリックします。するとファイル保存ダイアログが表示されるため任意のフォルダに保存します。

必要に応じて USB、TFTP、SCP での保存も可能です。

STEP

バージョンアップの実施

「ファームウェア操作」画面にて「操作タイプ」で「ファームウェアの更新」を選択し、「コピー方式」で「HTTP/HTTPS」を選択します。その後「ファイル名」欄の「ファイルを選択」をクリックします。するとファイル選択ダイアログが表示されるため新バージョンのイメージファイルを選択します。最後に画面右上の「適用」をクリックします。
